Jak svařování ocelových konstrukcí zvyšuje pevnost a životnost budovy

Konstrukční integrita moderních budov do značné míry závisí na přesnosti a kvalitě svařování rámu ocelové konstrukce . Jak se urbanizace zrychluje a architektonické návrhy jsou stále ambicióznější, role profesionálního svařování ve stavebnictví nikdy nebyla kritičtější. Svařované ocelové rámy tvoří páteř současné infrastruktury, ať už se jedná o vícepodlažní obchodní komplexy nebo specializovaná průmyslová zařízení. Tento článek zkoumá technické rozměry toho, jak pokročilé svařovací postupy zvyšují pevnost a životnost konstrukčních systémů.

Základní role svařování ve strukturální pevnosti

Při správném provedení, svařování ocelového rámu vytváří spoje, které mohou odpovídat nebo převyšovat pevnost samotných základních materiálů. Na rozdíl od šroubových nebo nýtovaných spojů, které vytvářejí koncentrace napětí v otvorech pro upevňovací prvky, svařované spoje rozdělují zatížení rovnoměrněji na spojované povrchy. Tato vlastnost se stává obzvláště důležitou v oblastech náchylných k seismice, kde stavební předpisy požadují vynikající nosnost.

Jak svařované spoje rozkládají zatížení

Svařovaný spoj v podstatě spojuje dvě nebo více ocelových součástí do jediné souvislé hmoty. Když na konstrukci působí zatěžovací síly, nedostatek mechanických diskontinuit ve svarových spojích znamená, že cesty napětí procházejí materiálem přirozeněji. Naproti tomu šroubové spoje vytvářejí předvídatelné body selhání kolem otvorů pro šrouby, kde faktory koncentrace napětí mohou dosáhnout 2,5 až 3,0krát vyššího než okolního materiálu.

Díky následujícím vlastnostem jsou svařované spoje lepší v rozložení zatížení:

Eliminace bodů koncentrace napětí, které existují kolem otvorů pro šrouby
Souvislá dráha materiálu, která umožňuje postupné rozložení napětí
Schopnost vyrovnat nebo překročit mez kluzu obecných kovů prostřednictvím správné kvalifikace postupu
Plný kontakt mezi spojenými prvky bez mezer nebo nesouososti
Snížený průhyb při dynamickém zatížení díky vynikající tuhosti

Pevnostní výhody v různých scénářích zatížení

Různé typy budov mají různé vzory zatížení a svařované výroba ocelových konstrukcí efektivně řeší každý scénář:

Typ načítání	Výhoda svařování	Dopad na sílu
Axiální napětí	100% přenos pevnosti spojitým materiálem	Bylo dosaženo plné jmenovité pevnosti
Ohybové momenty	Rozložení momentu ve větším objemu materiálu	50-80% zvýšení momentové kapacity oproti šroubu
Smykové síly	Vícenásobné zatížení svarovým kovem	Vynikající výkon při cyklickém smyku
Torzní napětí	Nepřetržité spojení odolává kroucení	Zabraňuje rotačním poruchám

Zvýšení odolnosti prostřednictvím profesionálních svařovacích postupů

Trvanlivost konstrukční oceli daleko přesahuje počáteční pevnost spojů. Budova si musí zachovat svůj výkon po celá desetiletí, když je vystavena namáhání prostředím, cyklickému zatížení, teplotním změnám a vystavení chemikáliím. Profesionální postupy svařování ocelových konstrukcí přímo ovlivňují, jak dobře budovy odolávají těmto dlouhodobým výzvám.

Odolnost proti korozi a ochranná opatření

Jedním z kritických aspektů trvanlivosti je ochrana oceli před korozí. Nesprávně provedené svary mohou ve skutečnosti urychlit korozi vytvářením štěrbin, zachycené vlhkosti nebo oblastí, kde ochranné povlaky nemohou správně přilnout. Vysoce kvalitní postupy svařování zajišťují hladké, souvislé povrchy, které lze účinně chránit.

Svařování zvyšuje odolnost proti korozi díky:

Kvalita povrchové úpravy umožňující rovnoměrnou aplikaci nátěru a přilnavost
Odstranění štěrbin, kde se může koncentrovat vlhkost a korozivní látky
Správný profil svaru, který podporuje odvod vody a ventilaci
Postupy tepelného zpracování, které uvolňují zbytková napětí, která by mohla iniciovat korozní praskání pod napětím
Výběr kompatibilních výplňových materiálů, které odolávají korozi stejně účinně jako obecné kovy

Odolnost proti únavě při cyklickém zatížení

Moderní budovy jsou vystaveny únavovému zatížení větrem, dopravou, vibracemi a cyklováním teplot. Únavová pevnost svařovaného spoje určuje, jak dlouho může konstrukce vydržet tyto opakované napěťové cykly, než se objeví trhliny. Výzkum ukazuje, že správně navržené a provedené svařované spoje mohou dosáhnout únavové pevnosti ekvivalentní nesvařovanému materiálu, zatímco špatně provedené svary mohou vykazovat únavovou pevnost o 50-70 % nižší než základní materiál.

Mezi faktory, které zvyšují odolnost proti únavě, patří:

Správné tepelné zpracování odlehčení pnutí k odstranění zbytkového pnutí při svařování
Hladké svarové profily bez ostrých přechodů nebo podříznutí
Absence defektů, jako je pórovitost, praskliny nebo vměstky
Optimalizovaná geometrie svaru, která rozděluje napětí postupně přes tepelně ovlivněnou zónu
Techniky úpravy po svařování, jako je otryskávání nebo otryskávání, aby se vytvořila tlaková povrchová napětí

Tepelná stabilita a rozměrová konzistence

Změny teploty ve venkovních konstrukcích vytvářejí cykly roztahování a smršťování. Řízené postupy svařování minimalizují zkreslení a zachovávají rozměrovou přesnost během těchto tepelných cyklů. Tato stabilita je nezbytná pro systémy budov, kde by nesouosost mohla ohrozit výkon nebo bezpečnost.

Pokročilé svařovací procesy pro konstrukční aplikace

Svařování stíněným kovovým obloukem (SMAW)

Tradiční svařování tyčovou elektrodou zůstává široce používáno pro práci s konstrukční ocelí, zejména v polních podmínkách a při opravách. Tento proces poskytuje dobrou penetraci, vynikající schopnost vychýlení a vytváří robustní svary vhodné pro stavební rámy. Kvalifikovaní operátoři mohou udržovat konzistenci v různých podmínkách prostředí, díky čemuž je SMAW spolehlivý pro práci na místě.

Plynové obloukové svařování kovů (GMAW)

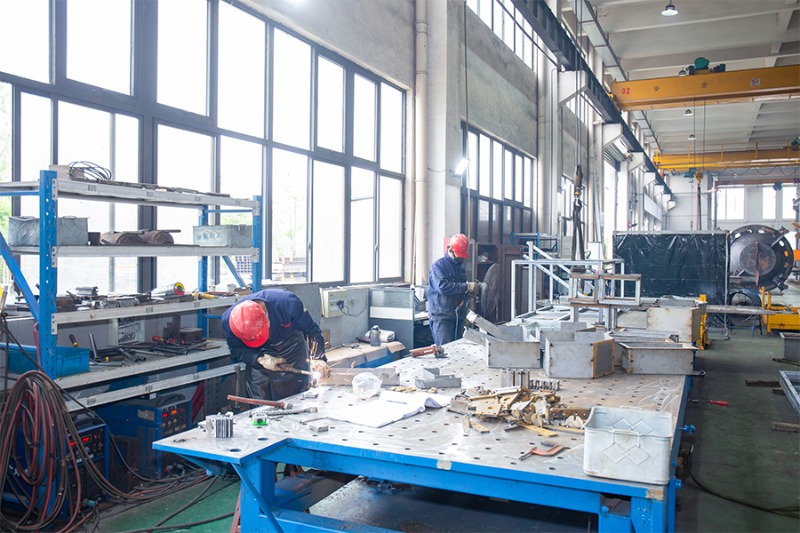

Poloautomatický GMAW se stal dominantním procesem pro dílenskou výrobu díky své rychlosti, účinnosti a schopnosti produkovat čisté, konzistentní svary. Plynulý posuv drátu a ochrana ochranným plynem vytvářejí svary s vynikajícími mechanickými vlastnostmi a minimálními povrchovými vadami. Moderní zařízení GMAW mohou dosahovat rychlosti depozice 3-4krát vyšší než SMAW při zachování vynikající kvality svaru.

Flux-Cored Arc Welding (FCAW)

Tento proces spojuje účinnost svařování s posuvem drátu s robustností svarů chráněných tavidlem. FCAW funguje výjimečně dobře v náročných polních podmínkách, snáší vlhkost, průvan a špatné uchycení lépe než GMAW. Mnoho dodavatelů konstrukční oceli dává přednost FCAW pro montážní práce na místě, kde je omezená kontrola životního prostředí.

Svařování pod tavidlem (SAW)

U těžkých profilů a velkoobjemových výrobních sérií poskytuje svařování pod tavidlem bezkonkurenční rychlosti nanášení a hluboké, pronikavé svary. Vrstva tavidla poskytuje vynikající ochranu a vytváří extrémně čisté svarové plochy ideální pro následné obrábění nebo lakování. SAW dominuje ve velkých výrobních závodech, kde jsou prvořadé předvídatelné a vysoce kvalitní výsledky.

Výběr svařovacího procesu závisí na mnoha faktorech uvedených v následujícím shrnutí:

Normy kontroly kvality a inspekce

Předsvarová příprava a seřízení

Základ kvality svaru začíná dlouho předtím, než udeří oblouk. Správná příprava materiálu, včetně čištění okují, rzi a kontaminantů, zajišťuje optimální pronikání a pevnost svaru. Příprava hran na přesné úhly a mezery vytváří konzistentní podmínky pro proces svařování. Nedostatečná příprava hran je jednou z hlavních příčin defektů v konstrukčních aplikacích.

Průběžné monitorování a kontrola

Moderní svařování vyžaduje přesné ovládání více parametrů současně. Rychlost pojezdu, napětí oblouku, svařovací proud a průtok ochranného plynu, to vše se vzájemně ovlivňuje a určuje konečnou kvalitu svaru. Automatizované zařízení si udržuje konzistenci, ale i ruční svařování může dosáhnout spolehlivých výsledků, pokud jsou postupy důkladně zdokumentovány a operátoři absolvují řádné školení.

Nedestruktivní zkušební metody

Po dokončení svařování různé zkušební metody ověřují, že spoj splňuje požadavky na konstrukci, aniž by došlo k poškození konstrukce:

Vizuální kontrola: Prvotřídní kontrola kvality na povrchové vady, podříznutí, rozstřik a profil
Testování magnetických částic: Detekuje povrchové a blízké povrchové vady, jako jsou praskliny a vměstky
Ultrazvukové testování: Identifikuje vnitřní vady a poskytuje měření tloušťky
Radiografie: Vytváří trvalé obrazy vnitřní kvality svaru pro dokumentaci
Testování penetrantu barviva: Odhaluje praskliny, které se rozbíjejí a nejsou viditelné pouhým okem

Zkušební normy a kritéria přijatelnosti jsou stanoveny ve stavebních předpisech a průmyslových specifikacích. Tato kritéria definují přijatelné velikosti defektů, místa a postupy opravy, což zajišťuje, že v hotové konstrukci zůstanou pouze zdravé svary.

Destruktivní testování pro kvalifikaci postupu

Před zahájením výrobního svařování se za stejných podmínek vytvoří zkušební svary a poté se testují do zničení. Tyto kvalifikační zkoušky ověřují, že navržený postup svařování vytvoří svary s pevností a tažností splňující minimální požadavky. Pevnost v tahu, zkoušky ohybem a Charpyho rázové zkoušky přispívají k prokázání vhodnosti postupu.

Výběr a provedení svařovacích materiálů

Výběr přídavného kovu

Přídavný kov použitý při svařování musí odpovídat nebo převyšovat mechanické vlastnosti základní oceli, která se spojuje. Výběr nesprávného výplňového materiálu může mít za následek slabší spojení než okolní struktura. Mezi faktory ovlivňující výběr plniva patří:

Obsah uhlíku obecného kovu a prokalitelnost
Požadovaná úroveň pevnosti a rázová houževnatost
Provozní teplota a provozní prostředí
Pozice svařování a požadavky na proces
Vodíková regulace pro tlusté profily a vysokopevnostní oceli

Úvahy o ochranném plynu

U procesů využívajících vnější ochranný plyn složení plynu přímo ovlivňuje vlastnosti svarového kovu. Směsi argonu a oxidu uhličitého poskytují vynikající penetraci a profil kuliček. Správné průtoky plynu zabraňují kontaminaci atmosféry a zároveň zabraňují turbulenci plynu, která by mohla narušit oblouk. Neadekvátní stínění je častou příčinou poruch pórovitosti v konstrukčních svarech.

Flux Systems

Pro procesy plněné tavidlem a procesy pod tavidlem určuje chemické složení tavidla tvorbu strusky, odstraňování kontaminantů a zachycení slitiny z tavidla. Správně zvolená tavidla produkují samozacelující se strusku, která chrání chladící svarový kov a zanechává povrch vhodný pro nanášení povlaku.

Materiálová kompatibilita a odolnost proti korozi

Při svařování ocelí odolných vůči povětrnostním vlivům nebo jiných speciálních materiálů musí být přídavné kovy specificky přizpůsobeny složení základního kovu. Neodpovídající plnivo může vytvářet preferenční korozní cesty nebo obětovat speciální vlastnosti základního materiálu. V pobřežních nebo průmyslových prostředích pečlivý výběr materiálu přímo ovlivňuje dlouhodobou životnost konstrukce.

Řízení tepelných efektů a minimalizace zkreslení

Charakteristiky tepelně ovlivněné zóny

Oblast obklopující svar, známá jako tepelně ovlivněná zóna, zažívá významné změny v mikrostruktuře od svařovacího tepla. Tato zóna se může ve skutečnosti stát slabší než základní kov i svarový kov, pokud není pečlivě kontrolována. Moderní postupy při navrhování přípojů zohledňují vlastnosti tepelně ovlivněné zóny.

Techniky prevence zkreslení

Tepelná napětí ze svařování vytvářejí expanzi a kontrakci, které mohou deformovat konstrukční prvky. Několik osvědčených technik tento problém minimalizuje:

Sekvenční plánování, které vyrovnává přívod tepla napříč konstrukcí
Předehřejte tlusté části, aby se zpomalila rychlost ochlazování a snížilo se namáhání při omezování
Interpass regulace teploty omezující maximální teplotu mezi průchody
Tepelné zpracování pro úlevu od stresu při kontrolovaných rychlostech, které umožňují redistribuci stresu
Mechanické narovnání, když deformace překročí meze tolerance

Tepelný management ve velkých sestavách

Rámy budov často zahrnují svařování více spojů v těsné blízkosti. Kumulativní tepelný efekt ze sekvenčního svařování může ovlivnit prvky, které byly svařeny o několik hodin dříve. Pokročilé výrobní závody výpočtově modelují tepelné efekty pro optimalizaci svařovacích sekvencí, které minimalizují nezamýšlené následky.

Kompenzace nákladové efektivity a výkonu

Kapitálové investice do svařovací infrastruktury

Moderní svařovací zařízení představuje významnou kapitálovou investici, přesto správně udržované zařízení poskytuje lepší konzistenci svaru, nižší zmetkovitost a vyšší produktivitu. Automatizované svařovací systémy snižují mzdové náklady na svar a zároveň zlepšují kvalitu, ačkoli počáteční náklady na vybavení musí ospravedlnit investici prostřednictvím objemu výroby.

Produktivita práce a požadavky na dovednosti

Kvalifikovaní svářeči mají nadstandardní mzdy, ale jejich odbornost zabraňuje nákladným defektům a předělávkám. Školicí programy pro svařování konstrukční oceli obvykle vyžadují několik let, než se rozvinou plné schopnosti. Dobře vyškolené týmy však odvádějí vynikající práci, která vyžaduje méně kontrol a oprav.

Vyvážení rychlosti a kvality

Neexistuje žádný vlastní konflikt mezi rychlým svařováním a vysokou kvalitou. Ve skutečnosti moderní postupy optimalizují přívod tepla k dosažení rychlého nanášení při zachování integrity svaru. Rovnováha spočívá ve výběru vhodného vybavení a postupů pro každou aplikaci, spíše než ve kompromisech při kontrole nebo výběru materiálu, aby se ušetřil čas.

Dlouhodobá hodnota nabídky

Zatímco svařování ocelových konstrukcí v profesionální kvalitě může být zpočátku dražší než alternativní způsoby připojení, vynikající odolnost a pevnost snižuje náklady na údržbu a prodlužuje životnost budovy. Konstrukce postavená se správně svařovanými spoji vyžaduje méně průběžné kontroly, umožňuje větší návrhové zatížení a vyžaduje vyšší hodnotu pojištění a dalšího prodeje.

Aplikace a údaje o výkonu v reálném světě

Výšková komerční výstavba

Moderní výškové budovy se zcela spoléhají na svařované ocelové rámy, aby dosáhly rozteče sloupů a architektonické svobody požadované komerčními trhy. Svařované spoje přenášejí zatížení od bočních sil větru prostřednictvím souvislých cest, kterým šroubové spoje nemohou odpovídat. Nedávné budovy v seismických oblastech ukázaly, že správně svařované konstrukce odolávají silám zemětřesení s minimálním poškozením tam, kde by šroubované konstrukce vyžadovaly velké opravy.

Těžká průmyslová zařízení

Petrochemické závody, slévárny a budovy na výrobu těžkých zařízení jsou vystaveny extrémnímu provoznímu zatížení a drsnému prostředí. Svařované ocelové konstrukce v těchto aplikacích vykazují vynikající odolnost ve srovnání se šroubovanými alternativami. Absence volných upevňovacích prvků také zlepšuje bezpečnost v prostředí s vysokými vibracemi.

Projekty mostů a infrastruktury

Mosty s dlouhým rozpětím závisí na svařovaných hlavních prvcích, aby se dosáhlo pevnosti požadované pro velké konzolové sekce. Mosty postavené před 50 lety pomocí starších svařovacích postupů nadále úspěšně fungují, což dokazuje, že správně provedené svary vyvinou trvalou pevnost, která za normálních provozních podmínek časem nedegraduje.

Retrofit a adaptivní projekty opětovného použití

Když stávající konstrukce vyžadují zesílení, nabízí svařování v terénu vynikající výkon ve srovnání se šroubovými spoji. Schopnost svařovat na místě pomocí přenosného zařízení umožňuje inženýrům přizpůsobit výztuž přesným podmínkám na místě, aniž by vyžadovali předem vyrobená řešení.

Shoda s průmyslovými standardy a kodexem

Svařování konstrukcí se řídí komplexními normami, které specifikují vše od dokumentace postupu až po akceptační kritéria. Tyto normy existují, protože inženýři a dodavatelé se během desetiletí zkušeností naučili, které postupy poskytují spolehlivé a trvalé výsledky. Mezi klíčové standardy patří:

Svařovací postupy a kvalifikace procesů
Přijatelné úrovně pro povrchové vady, vnitřní poréznost a praskliny
Požadavky na tepelné zpracování pro různé jakosti materiálů
Kvalifikace inspektora a požadavky na certifikaci
Dokumentace a sledovatelnost materiálů a postupů
Zkušební metody a vzorkovací frekvence pro výrobní svary

Shoda s těmito normami zajišťuje, že bez ohledu na místo nebo typ projektu splňuje svařování konstrukční oceli konzistentní požadavky na kvalitu. Stavební úředníci a inženýři mohou s jistotou schvalovat konstrukce s vědomím, že svářečské práce byly provedeny podle zavedených standardů vyvinutých na základě rozsáhlého výzkumu a praktických zkušeností.

Často kladené otázky o svařování ocelových konstrukcí

Q1: Proč je v moderní konstrukci preferováno svařování před šroubovými spoji?

Svařované spoje nabízejí vynikající poměry pevnosti k hmotnosti, eliminují koncentraci napětí v otvorech pro šrouby, poskytují lepší odolnost proti únavě a umožňují efektivnější konstrukční návrhy. Moderní stavební předpisy tyto výhody uznávají a architekti mohou dosáhnout otevřenějších půdorysů a větších čistých rozpětí se svařovanými ocelovými rámy ve srovnání se šroubovanými alternativami.

Q2: Jak dlouho trvá, než svařovaný spoj dosáhne plné pevnosti?

Svařované spoje dosáhnou své plné projektované pevnosti ihned po ochlazení za předpokladu, že byl svařovací postup řádně kvalifikovaný a proveden. Na rozdíl od lepidel nebo některých jiných metod spojování, které se časem vytvrzují, ocelové svary vyvinou trvalou pevnost, která se za normálních provozních podmínek nemění s věkem.

Q3: Jaký je hlavní rozdíl mezi svařováním v dílně a svařováním v terénu?

Dílenské svařování probíhá v kontrolovaných prostředích, kde jsou teplota, vlhkost a přístup optimalizovány pro kvalitu. Svařování v terénu probíhá na místě za proměnlivých podmínek. Dílenské svary obvykle dosahují vyšší konzistence, zatímco svařování v terénu vyžaduje postupy speciálně navržené tak, aby tolerovaly výkyvy počasí a prostředí. Oba mohou při použití vhodných postupů poskytovat vysoce kvalitní výsledky.

Q4: Lze svařované konstrukce po výstavbě upravit nebo zpevnit?

Ano, svařované spoje mohou být řezány, upravovány nebo zesíleny dodatečným svařováním. Tato přizpůsobivost je jednou z výhod oceli pro konstrukce, které mohou vyžadovat budoucí úpravy. Jakékoli významné změny by však měly zahrnovat kvalifikované inženýry, aby bylo zajištěno, že úpravy udrží strukturální integritu.

Q5: Jak inspektoři ověří, že svary jsou zdravé, aniž by se zařezávaly do konstrukce?

Několik nedestruktivních testovacích metod umožňuje inspektorům zkoumat kvalitu svaru bez poškození konstrukce. Ultrazvukové testování, kontrola magnetických částic, testování penetrantu barviva a radiografie – to vše odhaluje různé typy defektů. Kombinace vizuální kontroly a jedné nebo více z těchto metod poskytuje komplexní ověření kvality.

Q6: Jaké školení a certifikaci potřebují svářeči pro práci s ocelovou konstrukcí?

Svářeči konstrukční oceli obvykle vyžadují několik let praktického školení plus certifikaci prokazující způsobilost v různých pozicích a procesech. Certifikační programy ověřují, že svářeči mohou produkovat svary splňující požadavky normy za kontrolovaných zkušebních podmínek. Pokračující školení zajišťuje, aby svářeči měli přehled o vyvíjejících se postupech a vybavení.

Q7: Jak ovlivňují environmentální faktory, jako je slaný vzduch nebo průmyslové znečištění, svařovanou ocel?

Zatímco svařované spoje samy o sobě nejsou náchylné k degradaci okolního prostředí nad rámec základní oceli, systémy ochrany proti korozi musí brát ohled na životní prostředí. Správné nátěry, součásti z nerezové oceli v drsném prostředí nebo výběr oceli odolné proti povětrnostním vlivům chrání svařované rámy před korozí. Geometrie svaru musí umožňovat úplné pokrytí povlakem a odvodnění, aby se zabránilo zachycování vlhkosti.

Q8: Co je předehřev a proč je někdy vyžadován pro konstrukční svary?

Předehřívání zahrnuje zahřátí základního kovu před svařováním, aby se zpomalila rychlost ochlazování po svařování. Silnější profily a vysokopevnostní oceli mohou při příliš rychlém ochlazení vytvářet křehké struktury. Teploty předehřátí jsou specifikovány ve svařovacích postupech na základě vlastností materiálu a tloušťky průřezu, což zabraňuje praskání za studena, které by mohlo ohrozit dlouhodobou životnost.

Q9: Jak technologie v posledních letech zlepšila svařování konstrukční oceli?

Automatizované svařovací systémy nyní udržují konzistentnější parametry, což vede k lepší kvalitě svaru a rychlejší výrobě. Monitorovací systémy v reálném čase okamžitě detekují odchylky a počítačové modelování předpovídá a minimalizuje tepelné zkreslení. Díky těmto pokrokům je vysoce kvalitní svařování dostupnější a nákladově efektivnější pro širší škálu projektů.

Q10: Existují nějaká omezení toho, čeho mohou svařované ocelové konstrukce dosáhnout?

Svařovaná ocel je pozoruhodně všestranná, ale velmi hluboké části v extrémních podmínkách prostředí mohou vyžadovat tepelné zpracování po svařování nebo vícenásobné průchody, aby byly zajištěny jednotné vlastnosti. Extrémně rychlé výrobní plány jsou někdy v rozporu s požadavky na kvalitu kritických spojení. V těchto případech lze zvážit pečlivé plánování a někdy i šroubované alternativy, ačkoli svařování obvykle nabízí nejlepší celkové řešení.
