Jak mohou výrobci komponentů ocelových konstrukcí, které lze přizpůsobit pro různé sady zařízení, optimalizovat konstrukční návrh komponentů ocelových konstrukcí, aby se zlepšila nosnost a lehkost?
V zakázková výroba a výroba komponentů ocelových konstrukcí pro kompletní sestavy zařízení Optimalizace konstrukčního návrhu pro současné zlepšení nosnosti a dosažení nízké hmotnosti je základním problémem vyvážení výkonu, nákladů a efektivity. Tento proces vyžaduje kombinaci materiálových vlastností, mechanických principů, výrobních procesů a skutečných pracovních podmínek k dosažení cíle prostřednictvím systematické konstrukční strategie. Následující podrobný popis konkrétních metod z více dimenzí:
1. Optimalizace na základě vlastností materiálu: Vyberte si správný „základ“, abyste získali dvojnásobný výsledek s polovičním úsilím
Výběr a rozumné použití materiálů jsou předpokladem pro konstrukční optimalizaci. Pevnost, houževnatost, hustota a další parametry různých ocelí se výrazně liší a je třeba je přesně sladit podle požadavků na nosnost součástí, pracovního prostředí a dalších faktorů.
Aplikace vysokopevnostní oceli: Použití nízkolegované vysokopevnostní oceli s vyšší mezí kluzu (jako je Q355, Q460 atd.) může za stejných podmínek únosnosti snížit tloušťku materiálu a přímo snížit vlastní hmotnost konstrukce. Například nosný nosník byl původně navržen pro použití oceli Q235 o tloušťce 20 mm. Po použití oceli Q355 lze tloušťku zmenšit na 16 mm, hmotnost se sníží o 20 % a únosnost není ovlivněna.
Diferencované rozložení materiálů: Podle napěťových charakteristik každé části konstrukce se ve vysoce namáhaných oblastech používají materiály s vysokou pevností a v oblastech s nízkým namáháním běžné materiály, aby se dosáhlo „na čepel je použita dobrá ocel“. Například vysokopevnostní ocel se používá v namáhaných částech základny zařízení, zatímco běžná uhlíková ocel je použita v pomocné nosné části, která může nejen zajistit celkovou pevnost, ale také kontrolovat náklady a hmotnost.
Průzkum nových materiálů: Ve scénářích s extrémně vysokými požadavky na lehkost (jako jsou ocelové konstrukce mobilních zařízení) lze hliníkové slitiny nebo kompozitní materiály (jako jsou kompozitní materiály na bázi pryskyřice vyztužené uhlíkovými vlákny) použít v nenosných částech k vytvoření hybridní konstrukce s ocelí. Je však třeba věnovat pozornost metodám připojení a kompatibilitě různých materiálů, aby se předešlo selhání konstrukce v důsledku elektrochemické koroze nebo nesouladu mechanických vlastností.
2. Topologická optimalizace konstrukční formy: „zefektivnění“ přenosu síly
Topologická optimalizace spočívá v nalezení optimální formy rozložení materiálů podle zatížení a omezení v daném návrhovém prostoru pomocí matematických algoritmů tak, aby bylo dosaženo „odstranění strusky a zachování podstaty“ a zajištění nosnosti při snížení hmotnosti.

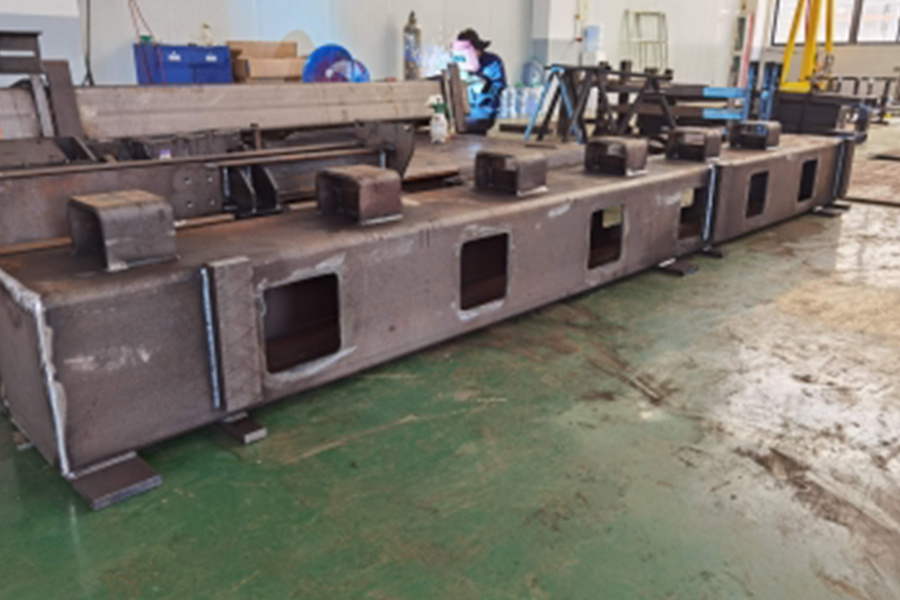

Odstraňte nadbytečné materiály: Použijte software pro analýzu konečných prvků (FEA) k simulaci napjatosti konstrukce, identifikujte „nadbytečné oblasti“ s nižším napětím a ořízněte je. Například tradiční konstrukce sloupů zařízení je většinou pevná konstrukce. Po topologické optimalizaci jej lze navrhnout jako dutou příhradovou nebo tenkostěnnou konstrukci s výztužnými žebry, zadržující dostatek materiálu v místě koncentrace napětí, redukci materiálu v nenamáhané oblasti, snížení hmotnosti o více než 30 % a zlepšení tuhosti.
Odkaz na bionickou strukturu: Biologické struktury v přírodě (jako voštiny a ptačí kosti) mají vlastnosti „lehké a vysoké pevnosti“ a jejich principy lze aplikovat na konstrukci ocelových konstrukcí. Například panel plošiny zařízení je navržen jako voštinová sendvičová struktura a jádrová vrstva používá tenkostěnnou ocel, která nejen snižuje hmotnost, ale také zlepšuje celkovou nosnost prostřednictvím účinku rozptýleného zatížení voštinové struktury.
Optimalizace tvaru průřezu: Geometrický tvar průřezu součásti má významný vliv na únosnost. Pod stejnou plochou průřezu jsou momenty setrvačnosti a modul průřezu průřezu ve tvaru I, krabice a kruhového průřezu větší a odolnost proti ohybu a kroucení je lepší. Například hnací hřídel používá dutou kruhovou trubkovou část namísto plné kruhové oceli a odolnost proti kroucení je v zásadě stejná, když je hmotnost snížena o 50 %; příčný nosník používá místo pravoúhlého profilu průřez ve tvaru I a při stejné vlastní hmotnosti lze zvýšit ohybovou únosnost o 40 %.
3. Optimalizace způsobů spojování: Snížení „nadbytečné zátěže“ a zlepšení celkové tuhosti
Spojovací uzel je slabým článkem ocelové konstrukce. Nerozumný způsob připojení zvýší hmotnost, sníží celkovou tuhost a dokonce způsobí koncentraci napětí. Optimalizace návrhu spoje musí brát v úvahu pevnost, lehkost a proveditelnost konstrukce.
Optimalizace svarových spojů: Použijte spojité svary místo přerušovaných svarů, abyste zkrátili celkovou délku svaru a zároveň zajistili pevnost spoje; pro tlusté plechové spoje použijte drážkové svary místo koutových svarů, abyste snížili objem svaru a tepelně ovlivněnou oblast a snížili dodatečné napětí způsobené deformací svařování. Kromě toho je poloha svarů optimalizována pomocí analýzy konečných prvků, aby se zabránilo usazování svarů v bodech koncentrace napětí a zlepšila se spolehlivost uzlů.
Vytříbená konstrukce šroubových spojů: Specifikace a množství šroubů jsou přesně vypočítány podle velikosti síly, aby se zabránilo slepému použití velkých specifikací nebo příliš velkého počtu šroubů. Například přírubové spojení určitého zařízení bylo původně navrženo pro použití 12 šroubů M20. Po silovém rozboru byl seřízen na 8 šroubů M18, což nejen splnilo pevnostní požadavky, ale také snížilo spotřebu materiálu šroubů a přírub.

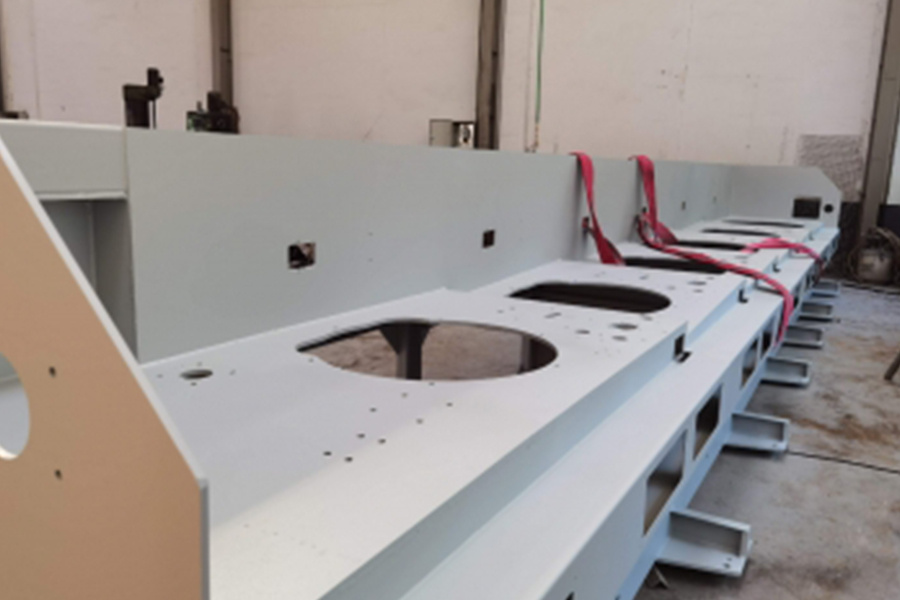

Integrovaný proces lisování: U složitých součástí se pro snížení počtu spojů používají procesy celkového ohýbání, řezání laserem a vysekávání. Pokud je například rámová konstrukce zařízení spojena několika ocelovými pláty, zvýší se hmotnost svarů a konektorů. Avšak ohnutím celého ocelového plechu do těla rámu pomocí velké ohýbačky lze snížit 70 % spojovacích bodů, snížit hmotnost o 15 % a výrazně zlepšit celkovou tuhost.
4. Posílení tuhosti a stability: Vyhněte se „nestabilitě kvůli lehkosti“
Lehká konstrukce musí být založena na zajištění tuhosti a stability konstrukce, jinak může dojít k selhání únosnosti v důsledku nadměrné deformace nebo nestability.
Rozumné uspořádání výztužných žeber: Výztužná žebra (jako jsou žebra ve tvaru U a L) jsou usazena na povrch tenkostěnných součástí pro zlepšení místní tuhosti změnou momentu setrvačnosti průřezu. Například tenký plátový plášť zařízení se snadno deformuje, když je vystaven rovnoměrnému zatížení. Po přidání podélných a příčných výztužných žeber podél směru síly lze při zvýšení spotřeby materiálu o 5 % zvýšit tuhost o více než 50 %.
Ověření a seřízení stability: U štíhlých tyčí, tenkostěnných komponentů a dalších komponentů, které jsou náchylné k nestabilitě, je potřeba jejich stabilitu ověřit Eulerovým vzorcem. V případě potřeby je přidána boční podpora nebo je upraven tvar průřezu (jako je změna obdélníkového průřezu na průřez ve tvaru I), aby se zvýšilo kritické zatížení nestability bez přidání příliš velké hmotnosti.
Přiměřené použití předpětí: U šroubově spojených nosných součástí se aplikuje vhodné předpětí, aby konektor těsně dosedl, snížila se relativní deformace během práce a zlepšila se celková tuhost. Například spojovací šrouby mezi sedlem ložiska a základnou zařízení mohou po aplikaci předpětí zvýšit tuhost povrchu kloubu o 20 %~30 %.
5. Kombinace simulace a experimentu: Použijte data k „doprovodu“ efektu optimalizace
Strukturální optimalizace nemůže spoléhat pouze na zkušenosti, ale musí být ověřena pomocí simulační analýzy a fyzických testů, aby byla zajištěna spolehlivost návrhového schématu.
Analýza simulace konečných prvků: Ve fázi návrhu se ANSYS, ABAQUS a další software používají k vytvoření trojrozměrného modelu pro simulaci rozložení napětí, deformace a únavové životnosti při různých zatíženích a pracovních podmínkách. Strukturální parametry (jako je tloušťka stěny, poloha žebrové desky a velikost průřezu) se nastavují pomocí několika iterací, dokud není nalezen rovnovážný bod mezi „lehkou“ a „vysokou pevností“. Například rotační rameno svařovacího robota po 5 kolech optimalizace simulace snížilo svou hmotnost o 25 % a maximální namáhání o 10 %, což plně vyhovuje požadavkům na použití.
Ověření fyzické zkoušky: Na optimalizovaném prototypu se provádí statická zátěžová zkouška, dynamická zátěžová zkouška a únavová zkouška, aby se ověřila jeho skutečná únosnost a životnost. Například optimalizovaný nosný nosník je zatížen a testován hydraulickým zkušebním strojem a jeho mez kluzu a mezní zatížení jsou zaznamenávány, aby bylo zajištěno, že není nižší než návrhová norma; dynamické zatížení při provozu zařízení je simulováno zkouškou vibračním stolem pro kontrolu, zda konstrukce nadměrně rezonuje nebo se nedeformuje.
Mechanismus iterativního zlepšování: Zpětná vazba testovacích dat do simulačního modelu, úprava parametrů (jako jsou vlastnosti materiálu, okrajové podmínky) a další optimalizace návrhu. Pokud se například během testu zjistí, že skutečná deformace součásti je větší než výsledek simulace, je nutné znovu zkontrolovat, zda jsou omezení modelu v souladu se skutečnou situací a upravit konstrukční návrh.
6. Spolupráce mezi procesem a návrhem: Zefektivněte „přistání“ návrhu
Strukturální optimalizace musí vzít v úvahu proveditelnost výrobního procesu, jinak bude obtížné dosáhnout i nejlepšího návrhu. Výrobci potřebují zkombinovat své vlastní možnosti zařízení a procesní charakteristiky, aby začlenili procesní požadavky do fáze návrhu.
Například společnost Jiaxing Dingshi Machinery Manufacturing Co., Ltd může podporovat zpracování a výrobu složitých konstrukcí pomocí pokročilého vybavení, jako je 15 000 metrů čtverečních vnitřního výrobního prostoru, velké portálové zpracovatelské centrum 6 metrů × 3,5 metru a laserový řezací stroj o výkonu 30 kW. Jeho 20 profesionálních technických designérů má silné možnosti převodu výkresového návrhu a dokáže přesně převést optimalizovaný konstrukční návrh do produkovatelných procesních výkresů, čímž zajistí, že optimalizace topologie, výběr materiálu a další řešení jsou implementována ve skutečné výrobě – jako je použití 600tunové ohýbačky k dosažení integrovaného lisování velkých tenkostěnných součástí a snížení spojování; díky 50 svařovacím zařízením různých typů a vynikajícím dovednostem 60 certifikovaných svářečů je zaručena pevnost a přesnost složitých svarů, což poskytuje spolehlivou procesní podporu pro strukturální optimalizaci.
